Paradas não programadas de origem elétrica raramente têm causa súbita. Em geral, resultam de defeitos que evoluem ao longo de meses sem serem detectados: uma conexão com resistência de contato elevada, um disjuntor com o mecanismo de abertura degradado, um relé de proteção que já não admite ajuste confiável. Em instalações antigas, essas condições se acumulam até que uma delas interrompa a produção.
O retrofit elétrico industrial atua sobre as causas dessas falhas, e não apenas sobre os seus efeitos. Este artigo apresenta os fatores que reduzem a confiabilidade de instalações envelhecidas, descreve como uma falha elétrica evolui até a parada de produção e explica como a PSO Engenharia Elétrica organiza a modernização da instalação e reduz a recorrência de falhas.
O que é retrofit elétrico industrial?
Retrofit elétrico industrial é a modernização planejada de uma instalação elétrica existente, substituindo ou atualizando componentes desgastados, obsoletos ou em desacordo com as normas, sem necessariamente reconstruir toda a infraestrutura. O objetivo é recuperar a confiabilidade, aumentar a segurança e adequar a instalação às normas vigentes, aproveitando o que ainda está em boas condições.
Na prática, um retrofit pode envolver:
- substituição de painéis elétricos, quadros gerais de baixa tensão (QGBTs) e centros de controle de motores (CCMs);
- troca de disjuntores, contatores, relés e demais dispositivos de proteção;
- modernização de subestações e transformadores;
- readequação de cabos, barramentos, aterramento e sistema de proteção contra descargas atmosféricas (SPDA);
- inclusão de automação, medição e monitoramento remoto.
A diferença entre retrofit e manutenção corretiva está no escopo e na intenção. A corretiva repara o que quebrou. O retrofit resolve a causa: elimina componentes que vão continuar falhando e corrige deficiências de projeto acumuladas ao longo dos anos.
O problema: por que instalações elétricas antigas perdem confiabilidade
Instalações elétricas antigas acumulam três tipos de problema: desgaste físico dos componentes, obsolescência tecnológica e inadequações de projeto ou normativas. Isoladamente, cada um reduz a confiabilidade. Juntos, aumentam a probabilidade de falhas graves e de acidentes.
Desgaste de isolamentos, conexões e mecanismos
Todo componente elétrico tem vida útil, e ela depende das condições de operação. Os mecanismos de desgaste mais comuns na indústria são:
- Envelhecimento térmico do isolamento: cabos e enrolamentos de motores e transformadores perdem rigidez dielétrica com o tempo. Pela regra prática de Montsinger, a operação contínua cerca de 10 °C acima da temperatura limite da classe de isolamento reduz a vida útil esperada aproximadamente pela metade.
- Afrouxamento e oxidação de conexões: ciclos de aquecimento e resfriamento, vibração e ambientes agressivos aumentam a resistência de contato. Mais resistência gera mais calor (perdas I²R), o que acelera a oxidação e cria pontos quentes que podem evoluir para arco elétrico.
- Desgaste de contatos e mecanismos de manobra: contatores e disjuntores perdem desempenho a cada operação. Em disjuntores antigos, a lubrificação ressecada pode atrasar ou impedir a abertura, comprometendo a proteção.
- Contaminação: poeira condutiva, umidade, névoa de óleo e gases corrosivos degradam isolamentos e favorecem trilhamento elétrico e descargas superficiais.
Componentes obsoletos e sem reposição
Muitas plantas operam com equipamentos cuja fabricação foi encerrada. Essa condição representa um risco operacional que nem sempre está contemplado no plano de manutenção:
- disjuntores e gavetas de CCM sem peças originais disponíveis;
- relés de proteção eletromecânicos sujeitos a descalibração e sem registro de eventos;
- controladores lógicos programáveis (CLPs), inversores e interfaces homem-máquina (IHMs) descontinuados, sem suporte técnico e sem compatibilidade com redes atuais;
- painéis antigos sem ensaios de tipo ou verificações de projeto conforme a ABNT NBR IEC 61439, que define os requisitos atuais para conjuntos de manobra e comando de baixa tensão.
Quando um desses componentes falha, a recomposição depende de peças recondicionadas, de adaptações ou de prazos longos de importação, o que prolonga a indisponibilidade da planta.
Inadequações de projeto e normativas
Instalações industriais crescem. Novas máquinas são ligadas, cargas aumentam e ampliações são feitas sem que o projeto original seja revisado. Com o tempo, surgem inadequações como:
- condutores e barramentos operando acima da capacidade de condução de corrente prevista na ABNT NBR 5410 (baixa tensão) ou na ABNT NBR 14039 (média tensão);
- dispositivos de proteção com capacidade de interrupção inferior à corrente de curto-circuito presumida no ponto de instalação;
- falta de coordenação e seletividade entre proteções, fazendo com que uma falha local desligue um setor inteiro;
- aterramento e equipotencialização insuficientes;

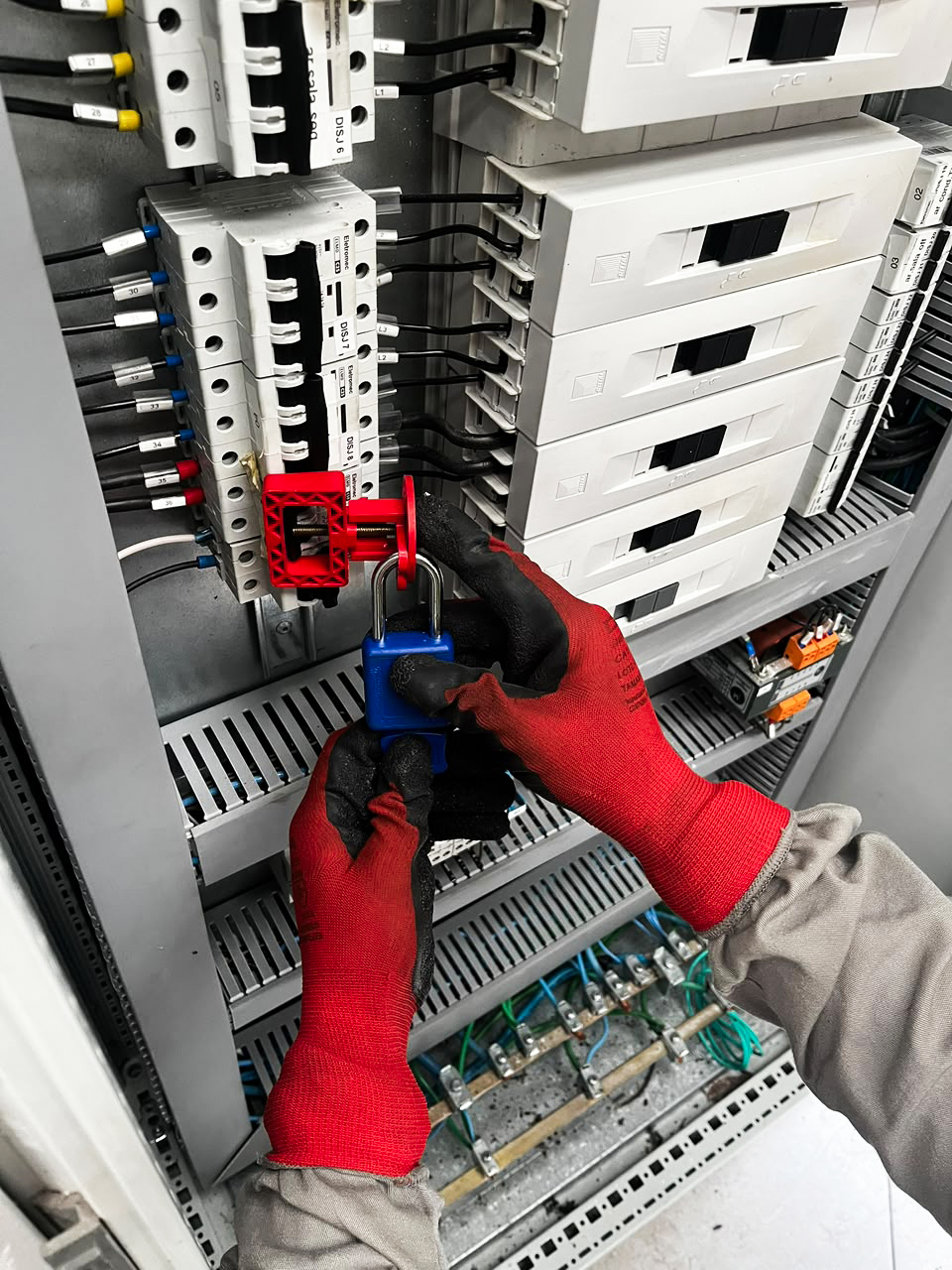

- ausência de dispositivos de desligamento com recursos para impedimento de reenergização e sinalização, exigidos pela NR-10 para intervenções seguras;
- diagramas unifilares desatualizados, em desacordo com o item 10.2.3 da NR-10, que obriga a empresa a mantê-los atualizados.
Sinais de alerta na sua planta
Alguns sintomas indicam que a instalação está no limite e que o retrofit deve ser avaliado:
- desarmes frequentes sem causa identificada;
- pontos quentes recorrentes nas inspeções termográficas;
- cheiro de isolamento queimado, ruídos ou descoloração em painéis;
- queima repetida de motores, contatores ou fusíveis;
- dificuldade para encontrar peças de reposição;
- valores baixos ou em queda nos ensaios de resistência de isolamento;
- ampliações sucessivas sem revisão do projeto original;
- Prontuário das Instalações Elétricas (PIE) incompleto ou desatualizado.
Como uma falha elétrica evolui até parada de produção
Uma falha elétrica raramente é instantânea. Ela começa como um defeito oculto, evolui sem ser detectada e, quando se manifesta, provoca desligamentos que vão além do ponto de origem, principalmente quando a proteção não é seletiva. O resultado é uma parada não programada seguida de manutenção emergencial.

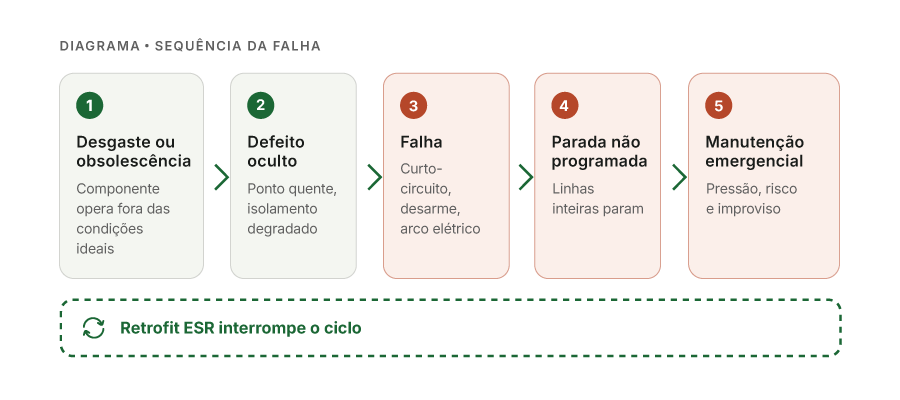

A sequência da falha
Em instalações sem modernização e sem monitoramento, o caminho costuma ser este:
O custo da manutenção emergencial
O custo de uma parada não programada vai muito além do reparo. Entram na conta:
- produção perdida e atrasos de entrega;
- perda de matéria-prima ou de produto em processo;
- horas extras, mobilização de terceiros e compras urgentes;
- danos secundários a equipamentos ligados ao circuito afetado;
- exposição de trabalhadores a riscos elétricos em condições não planejadas.

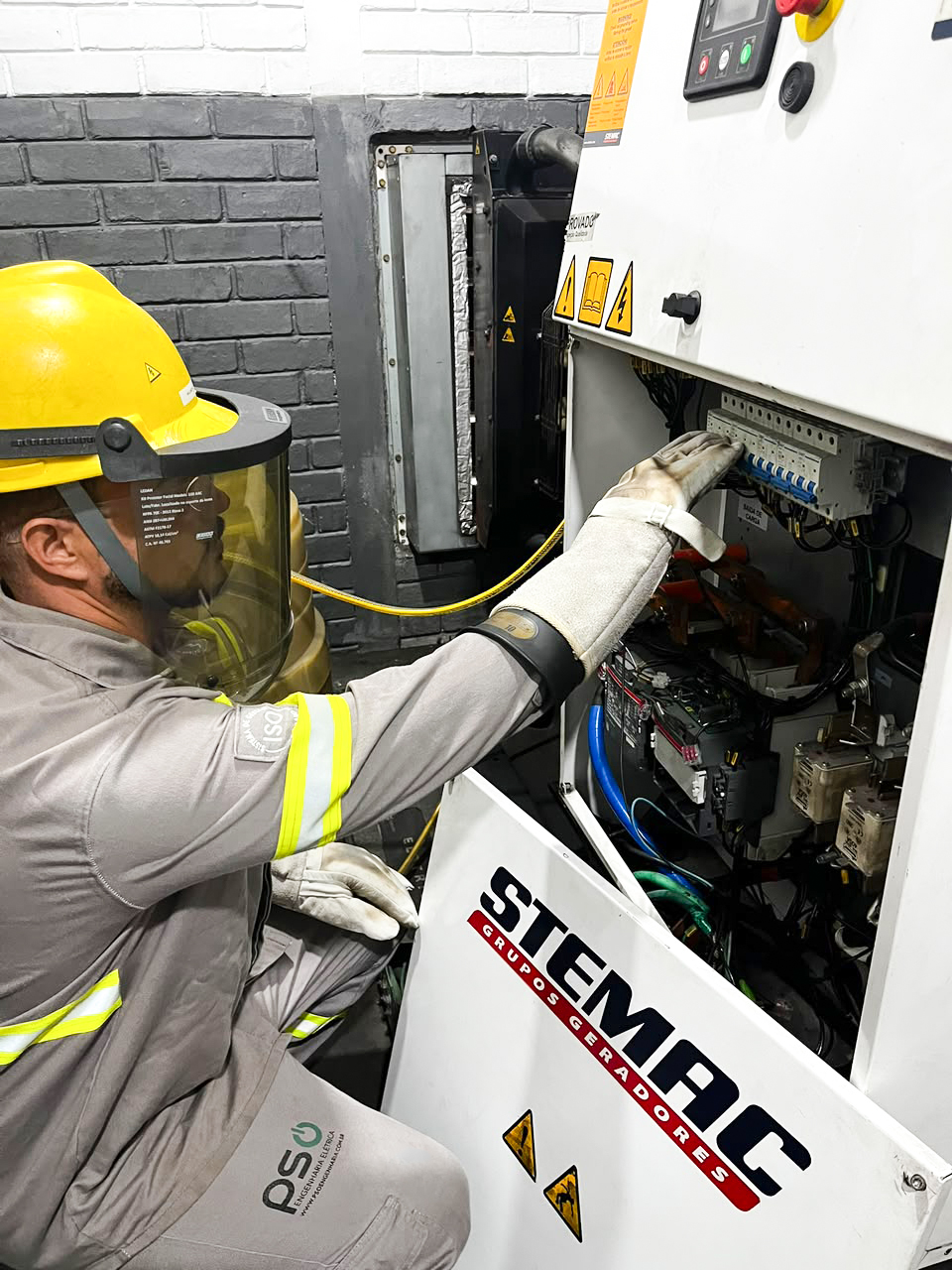

O último item requer atenção específica. Intervenções emergenciais em painéis energizados ou com documentação deficiente aumentam a exposição ao arco elétrico. Por essa razão, o estudo de energia incidente, elaborado com base na IEEE 1584 e na NFPA 70E, deve integrar o plano de modernização. O tema é tratado no artigo sobre avaliação de risco de arco elétrico (Arc Flash).
Retrofit elétrico como solução: o método ESR (Electrical Safety and Renewal)
O ESR (Electrical Safety and Renewal) é a abordagem para retrofit de instalações industriais. Ele une diagnóstico técnico, engenharia e execução em um único processo, com dois objetivos: aumentar a segurança elétrica e renovar a instalação para reduzir falhas e paradas.
O retrofit feito com método evita dois erros comuns: trocar equipamentos sem resolver a causa das falhas e modernizar apenas uma parte da instalação, deixando os pontos críticos de fora.

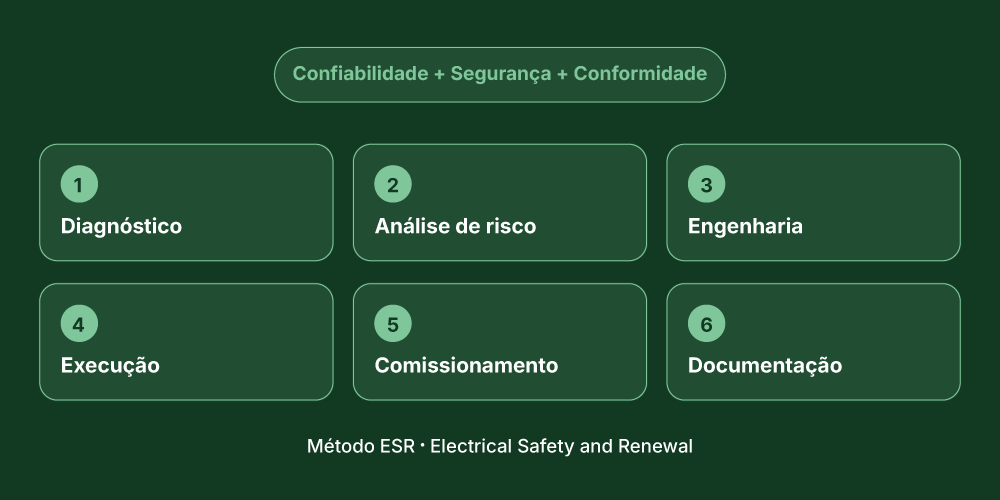

Etapas do ESR
1. Diagnóstico de campo e levantamento documental

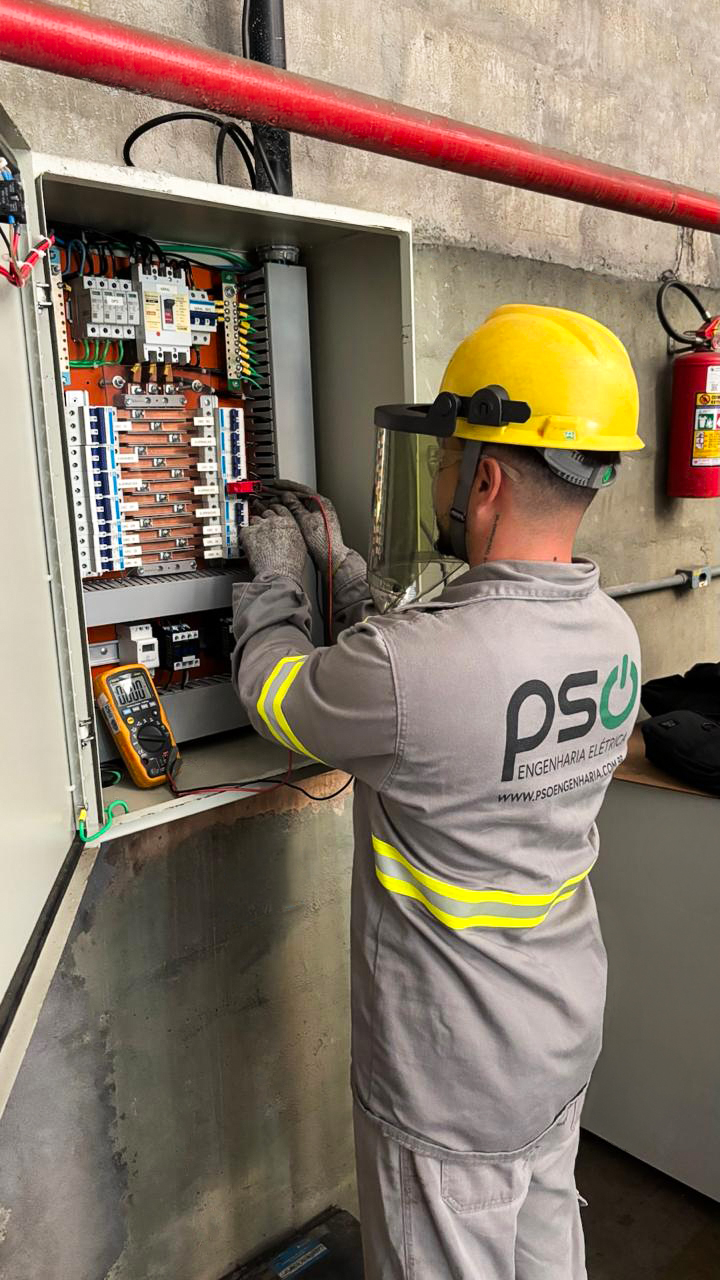

Inspeção detalhada da instalação, incluindo termografia, ensaios de resistência de isolamento, medição de aterramento, análise de qualidade de energia e verificação do estado de painéis, cabos e equipamentos de proteção. Em paralelo, a documentação existente (diagramas unifilares, PIE e laudos anteriores) é confrontada com a condição real em campo.
1 / 22. Análise de risco e priorização
Cada não conformidade é classificada pela criticidade para a segurança e para a produção. O resultado é um plano de ação por fases, que permite começar pelos pontos com maior probabilidade de causar parada ou acidente e distribuir o investimento ao longo do tempo.
3. Engenharia e projeto executivo
Elaboração do projeto conforme a ABNT NBR 5410, a ABNT NBR 14039 e a NR-10, incluindo:
- cálculo de curto-circuito e dimensionamento de condutores e proteções;
- estudo de coordenação e seletividade;
- especificação de painéis conforme a ABNT NBR IEC 61439 e, em média tensão, de cubículos com classificação de arco interno (IAC) conforme a ABNT NBR IEC 62271-200;
- revisão do sistema de aterramento e do SPDA;
- atendimento à série ABNT NBR IEC 60079 quando houver áreas classificadas.

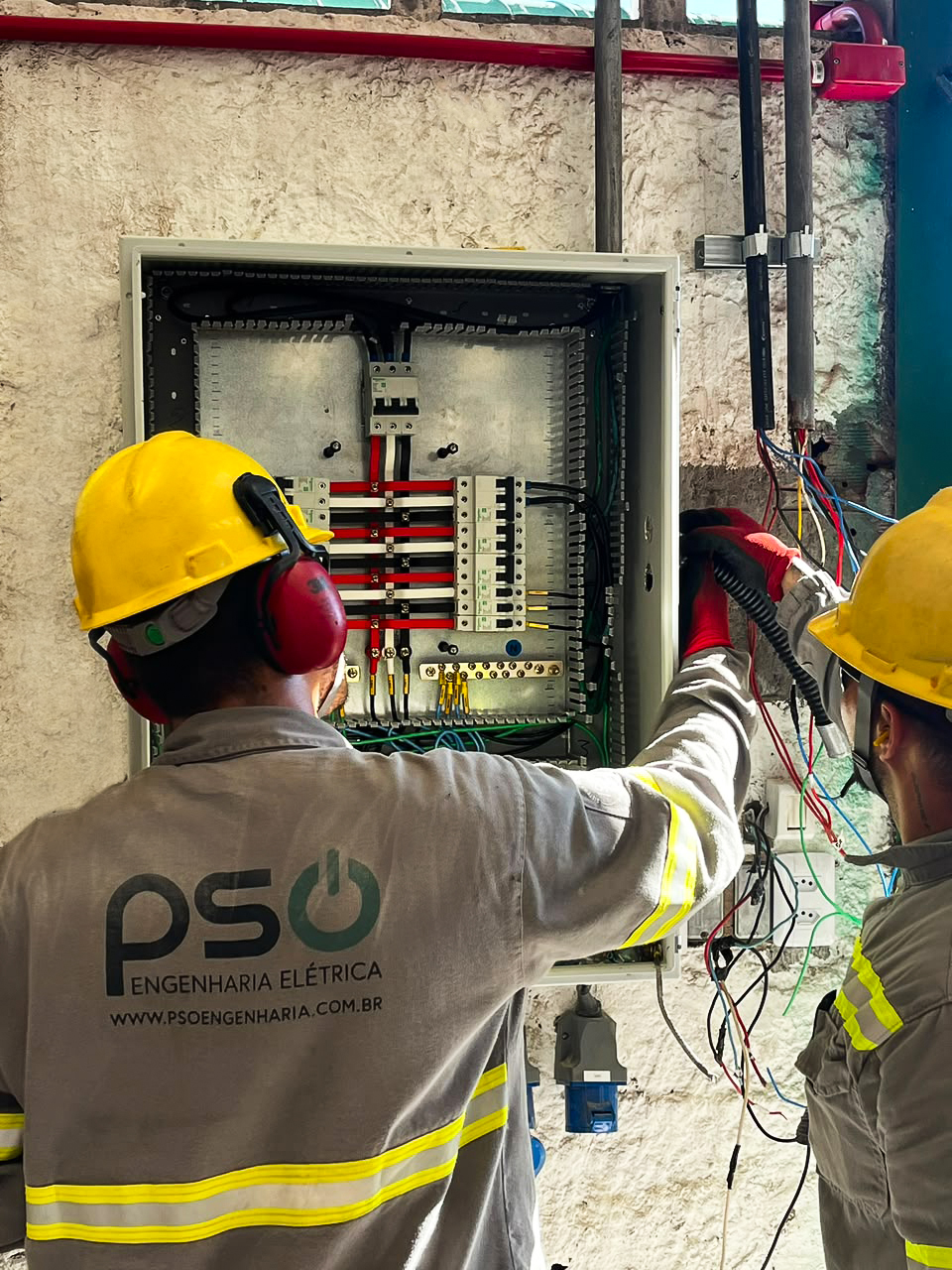

4. Execução planejada com a planta em operação
As intervenções são planejadas para caber nas janelas de parada da produção, com montagem prévia de painéis, circuitos provisórios quando necessário e sequência de manobras definidas em procedimento. Todo o trabalho segue os requisitos da NR-10 para desenergização, impedimento de reenergização e sinalização.
5. Comissionamento e testes
Antes da energização, são realizados os ensaios de verificação final previstos na seção 7 da ABNT NBR 5410 e na ABNT NBR 14039, como continuidade dos condutores de proteção, resistência de isolamento e funcionamento dos dispositivos de proteção, além da parametrização e do teste funcional dos relés e da lógica de comando.
6. Documentação e entrega técnica

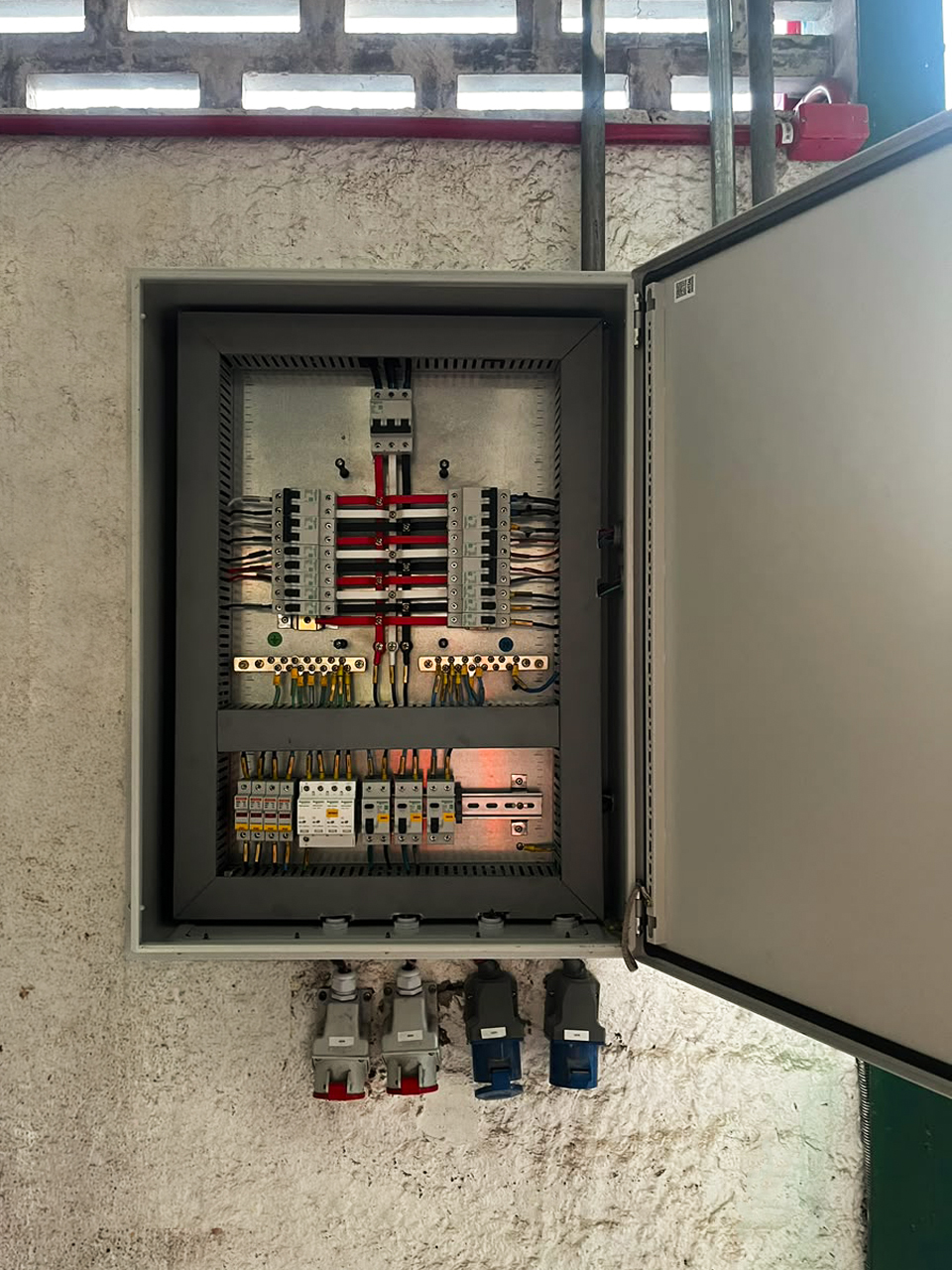

A instalação é entregue com diagramas atualizados (as built), memoriais, relatórios de ensaio e atualização do Prontuário das Instalações Elétricas (PIE), obrigatório pelo item 10.2.4 da NR-10 para estabelecimentos com carga instalada superior a 75 kW.

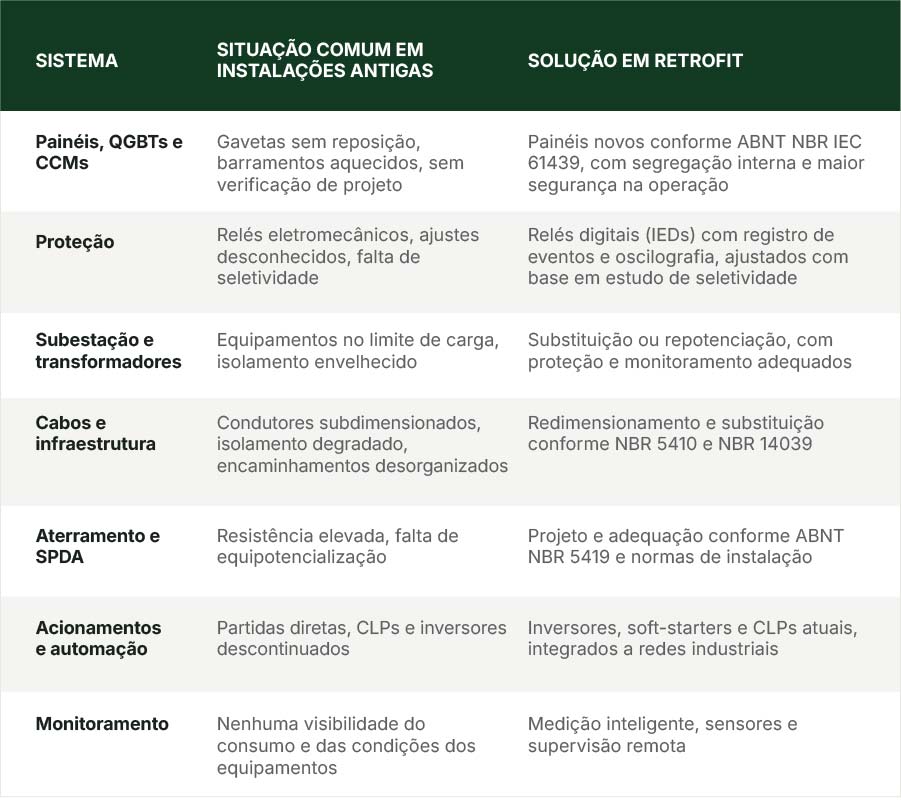

O que pode ser modernizado em um retrofit

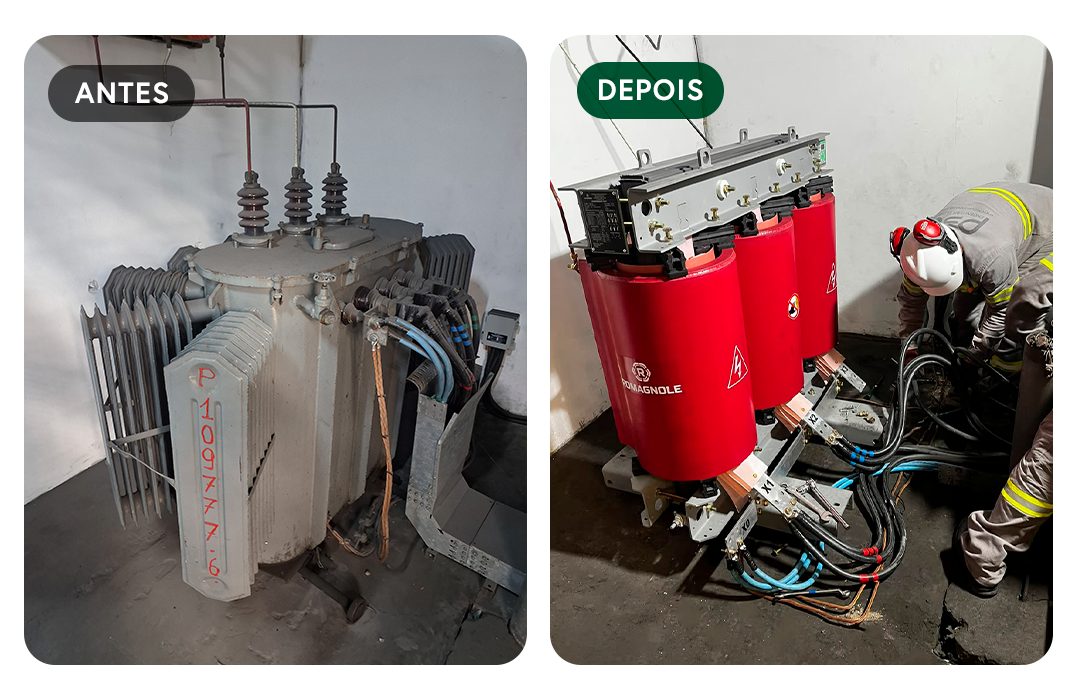

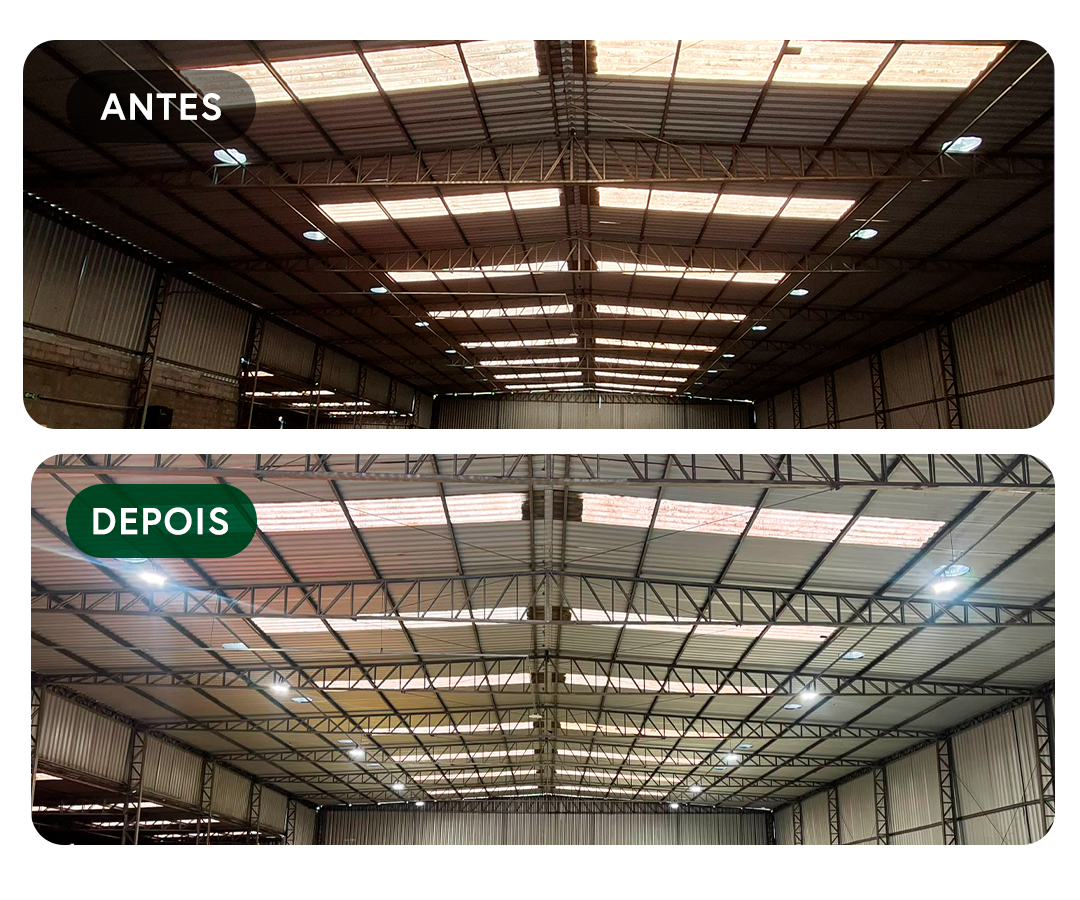

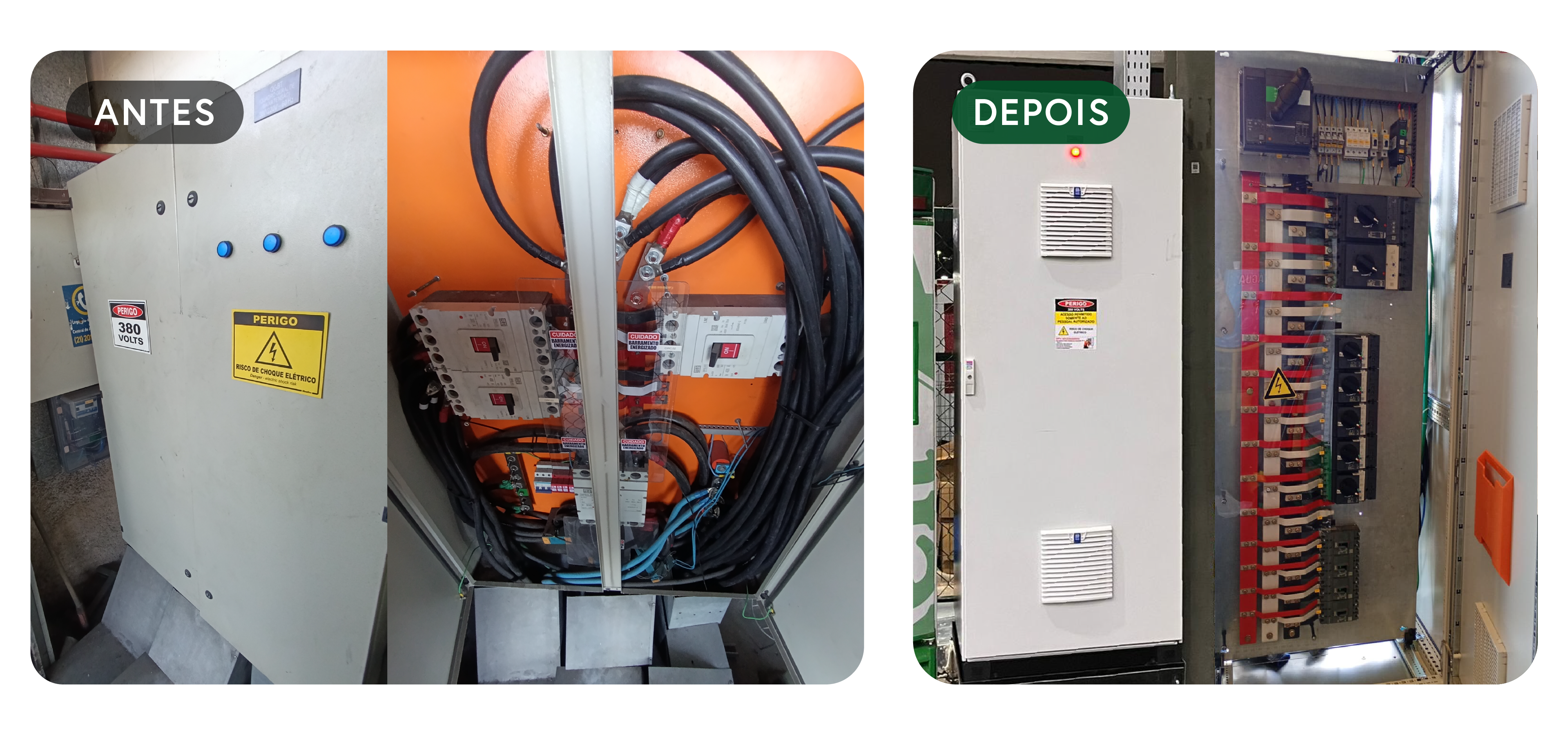

Um exemplo é o retrofit elétrico industrial executado pela PSO em uma fábrica de tintas em São Bernardo do Campo (SP), que incluiu novos QGBTs e CCMs, troca do transformador principal, modernização da proteção da subestação e equipamentos adequados para áreas classificadas, com a planta em funcionamento.
1 / 3Como evitar novas falhas depois do retrofit
O retrofit restabelece a confiabilidade, mas ela só se mantém com manutenção baseada em condição, monitoramento contínuo e documentação atualizada. A seção 8 da ABNT NBR 5410 já estabelece que a instalação deve ser verificada e mantida periodicamente, e a NFPA 70B (edição 2023), referência internacional em manutenção de equipamentos elétricos, passou a tratar esses programas como requisito.
Manutenção baseada em condição
Em vez de esperar a falha ou trocar componentes por calendário, a manutenção baseada em condição acompanha o estado real dos equipamentos. As técnicas mais usadas são:

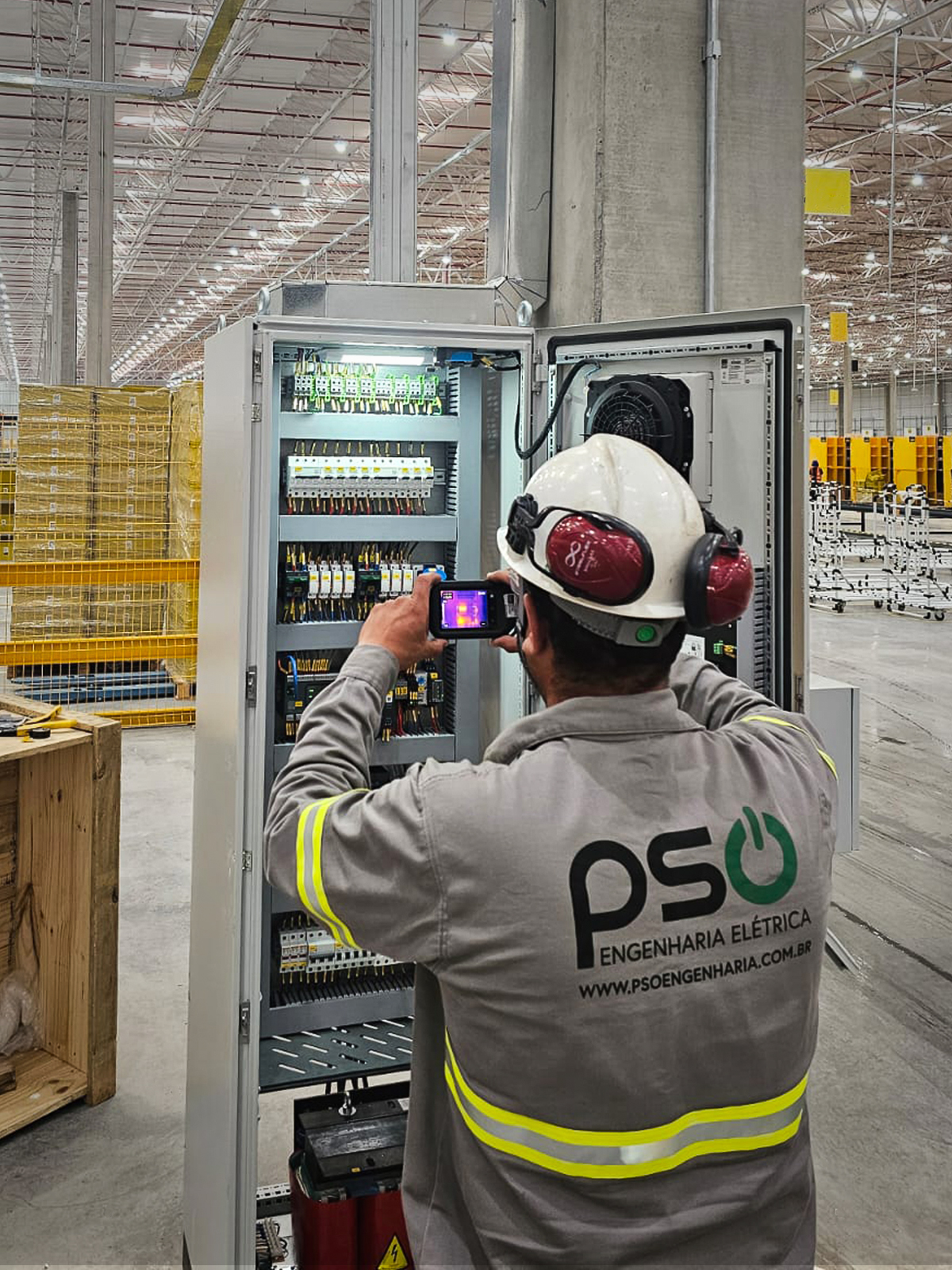

- termografia para identificar pontos quentes em conexões e barramentos;
- ensaios de resistência de isolamento e índice de polarização em motores, cabos e transformadores;
- análise de óleo isolante (cromatografia e ensaios físico-químicos) em transformadores;
- ensaios em disjuntores e relés, como tempo de abertura, resistência de contato e injeção de corrente;
- análise de qualidade de energia para detectar harmônicas, desequilíbrios e afundamentos de tensão.
Monitoramento contínuo
Medidores inteligentes, relés digitais e sensores de temperatura permitem acompanhar a instalação em tempo real. Com isso, a equipe de manutenção recebe alarmes antes que uma condição anormal vire falha, e os registros de eventos ajudam a identificar a causa de cada desligamento.
Documentação atualizada e estudos elétricos
Cada nova ampliação deve passar por revisão do projeto e dos estudos elétricos. Mantenha atualizados:
- diagramas unifilares e o PIE, conforme a NR-10;
- estudo de curto-circuito e de coordenação e seletividade;
- estudo de energia incidente (arc flash) e identificação dos painéis com as respectivas etiquetas de advertência;
- relatório técnico das inspeções, com recomendações e cronograma de adequações, como pede a NR-10.
Retrofit, manutenção corretiva ou substituição completa?
A escolha depende do estado da instalação e dos planos da empresa. De forma resumida:
- Manutenção corretiva: adequada para falhas pontuais em uma instalação que, no geral, está em bom estado e dentro das normas.
- Retrofit: indicado quando há desgaste generalizado, obsolescência ou inadequações normativas, mas parte da infraestrutura (estrutura civil, eletrocalhas, salas elétricas, parte dos cabos) ainda pode ser aproveitada. Costuma exigir menos investimento e menos tempo de parada que a substituição total.
- Substituição completa: faz sentido quando a planta vai mudar de processo, ampliar muito a carga ou quando o diagnóstico mostra que quase nada pode ser aproveitado.
O diagnóstico realizado na primeira etapa do ESR fornece a base técnica para essa decisão.
